Емкость 50 м³ на заказ: с мешалкой и без

Если проекта нет, опишите продукт и режим работы, а размеры и конструкцию мы предложим сами и согласуем по 3D-модели. Каждую емкость изготавливаем под заказ, поэтому штуцеры, люки и опоры сразу привязываем к вашей площадке и трубопроводам.

Номинальный, полный и рабочий объем емкости 50 м³

Когда говорят «емкость 50 м³», это обычно номинальный объем, и он может заметно отличаться от реальной вместимости корпуса и от того, сколько продукта можно налить. Для вас эта разница важна: если рассчитывать производительность или запас по номиналу, реальный объем окажется меньше, и узел не выдаст ожидаемого результата. Разницу хорошо видно на одном из наших исполнений емкости 50 м³:

Поэтому в ТЗ полезно сразу указывать, какой объем нужен рабочий, а какой – полный. Расчет объема цилиндрической части, днищ и запаса разобран в статье об объеме цилиндрической емкости.

Для такого объема размеры не фиксированы: один и тот же объем можно получить при разных соотношениях диаметра и длины корпуса. Диаметр ограничивают перевозка и размер площадки, длину – место под фундамент и необходимость подходов. К объему цилиндра прибавляют объем днищ, а из полного объема вычитают запас до верха, поэтому подходящие размеры мы рассчитываем под ваши условия.

Горизонтальная или вертикальная емкость на 50 м³

Емкость 50 м³ горизонтальная ниже и устойчивее, проще в обслуживании, но занимает больше площади и хуже подходит для аппаратов с мешалкой и для продуктов, которым нужен полный слив. Вертикальная занимает меньше места на земле, удобна для мешалки и рубашки, но выше, и ей нужна площадка и лестница. Выбираем по продукту и площадке: мы покажем оба варианта в 3D и оценим сроки перевозки.

• горизонтальная: низкий центр тяжести, удобное обслуживание, проще разместить на ровной площадке, но нужна большая площадь и седла;
• вертикальная: компактна в плане, подходит для мешалки сверху и рубашки, полностью сливается через днище, но требует опорного основания и лестницы.

С мешалкой или без: что менять в конструкции

Если продукт нужно перемешивать, емкость проектируем вместе с МПУ: крышка принимает нагрузку от привода, у стенки ставим перегородки, в днище и крышке выполняем присоединения под датчики и подачу. Параметры перемешивания подбираем сами, а корпус и привод рассчитываем вместе – так конструкция крышки, опора вала и положение штуцеров увязаны с мешалкой с самого начала. Больше о типах колес и выборе – в разделе емкостей с мешалками.

Корпус на 50 м³ обычно сваривают из нескольких обечаек и двух днищ. Форму днищ – эллиптическую, коническую или плоскую – выбираем по продукту: от нее зависят сливаемость, нагрузка на опоры и высота аппарата. Для сред с осадком выбирают коническое днище, для чистых жидкостей – эллиптическое. Мы покажем отличия на модели и пересчитаем объем.

Материал: углеродистая или нержавеющая сталь

В заказе 2024 года корпус был из углеродистой стали, а механические перемешивающие устройства – из нержавеющей стали AISI 304. Такая схема экономит нержавеющую сталь: при неагрессивной среде корпусу хватает углеродистой, а нержавеющая идет только на детали, которые контактируют с продуктом. Если среда требует нержавеющего корпуса, изготавливаем его из AISI 304 или 316 и других марок по ТЗ. Поверхность готовим пескоструйной обработкой и красим.

Для емкости такого объема масса металла и стоимость материала составляют значительную часть бюджета, поэтому марку стали и толщину листа лучше обсудить заранее. Нержавеющая сталь надежнее для агрессивных и чистых сред, но стоит дороже, а углеродистая с покрытием или футеровкой подходит там, где главная угроза для стенки – износ. Мы поможем сопоставить варианты и посчитаем каждый.

Оснащение емкости: люки, площадки, изоляция

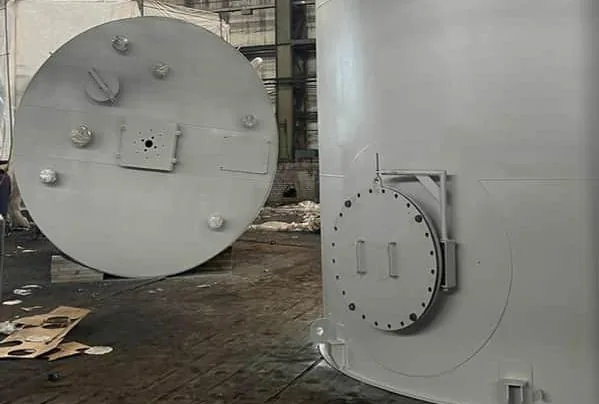

Для емкости на 50 м³ важны люк-лаз для осмотра и зачистки, патрубки загрузки и выгрузки, лестница и площадка обслуживания над приводом и люком, опоры или седла. По ТЗ добавляем рубашку или змеевик для обогрева и охлаждения, теплоизоляцию и внутреннюю футеровку пластиком, а резиной – если она подходит для вашей среды. Все эти узлы размещаем на 3D-модели до резки металла, и их положение вы проверяете еще до изготовления.

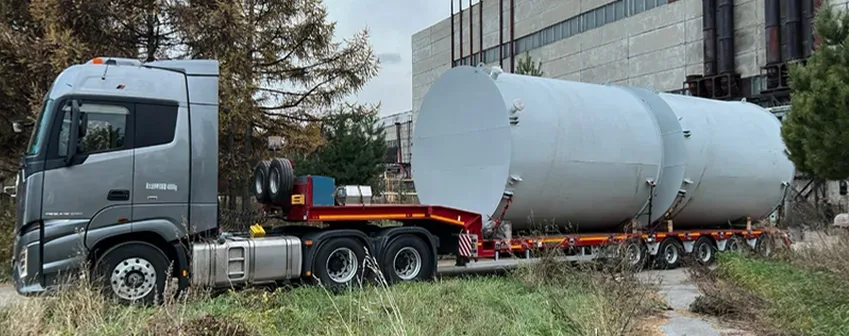

Пример: две емкости по 50 м³ с мешалками

• изделие: емкостное оборудование 50 м³ из углеродистой стали с механическими МПУ из нержавеющей стали AISI 304;
• количество: 2 штуки, год – 2024;
• объем работ: подбор параметров МПУ, разработка КМД, изготовление, пескоструйная обработка, окраска и доставка.

Как шла работа: сначала мы подобрали параметры мешалок, по принятым решениям выпустили КМД, затем изготовили корпуса, подготовили поверхность пескоструйной обработкой и покрасили, после чего отправили оборудование заказчику. Тот же порядок сохраняем для любой емкости, в том числе такого же объема для другого продукта.

Этот и другие выполненные заказы собраны в разделе проектов. Вашу емкость рассчитаем заново – под ваш продукт, объем и площадку.

Что указать в ТЗ на емкость 50 м³

Подробное задание ускоряет расчет, но полного комплекта документов не требуется: достаточно ответить на несколько вопросов.

• продукт, его свойства и агрессивность;
• какой объем нужен рабочий и какой полный;
• расположение корпуса и ограничения по высоте и ширине площадки;
• мешалка, рубашка, змеевик, изоляция или футеровка – что требуется;
• присоединения, люки, площадки, лестницы и датчики.

Сам заказ удобно разбить на этапы. Сначала вы присылаете описание задачи, мы отвечаем вопросами и предварительным вариантом конструкции. Затем выпускаем 3D-модель, вы замечаете, что нужно поправить, и только после согласования начинается изготовление. Такой порядок бережет бюджет: изменение положения патрубка на модели занимает минуты, а на готовом корпусе – дни.

Доставка и стоимость

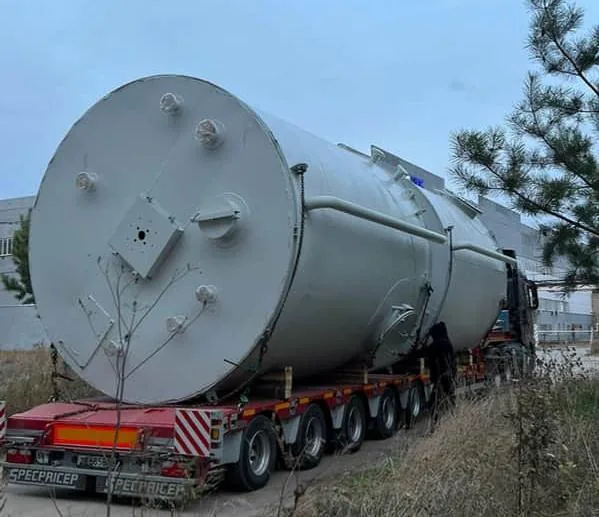

Корпус на 50 м³ – крупногабаритное изделие, поэтому способ перевозки обсуждаем заранее: целиком, блоками или с доработкой на месте. Диаметр и длину можно изменить так, чтобы груз прошел по маршруту, и этот вопрос лучше решить на этапе 3D-модели. Укажите в ТЗ адрес объекта и ограничения по проезду – мосты, ворота, высоту проемов: от них зависит, какой диаметр корпуса пройдет по маршруту. Монтаж и пусконаладку организуем по запросу. Стоимость зависит от массы металла, марки стали, оснащения и логистики, поэтому рассчитываем ее по вашему ТЗ. Напишите задачу на request@alfapro-tec.com – мы рассчитаем емкость или уточним недостающее.
