Мешалки для емкостей: пропеллерные, якорные, лопастные

Материал подбираем, а параметры привода, диаметр колеса и число ярусов рассчитываем под вашу задачу – по этому расчету называем стоимость и состав поставки.

Что мы поставляем: МПУ в составе емкости и мешалка отдельно

Основной вариант – емкость с мешалкой, спроектированная как одно изделие. Корпус и привод влияют друг на друга: нагрузку от редуктора принимает крышка, положение вала связано с днищем и перегородками, а уплотнение определяет герметичность аппарата. Поэтому мы подбираем параметры перемешивания, разрабатываем КМД на корпус и узел привода и изготавливаем аппарат целиком. Подробнее о таких изделиях – в разделе емкостей с мешалками.

Второй вариант – мешалка отдельно, под ваш аппарат: если корпус уже есть, подбираем устройство под него и поставляем с приводом и валом. Для подбора пришлите чертеж или размеры аппарата и описание задачи.

Для вас это означает одного исполнителя на весь цикл: технологический подбор, чертежи, изготовление, окраска и доставка. Не нужно искать отдельно производителя корпуса и поставщика привода, а потом согласовывать между ними посадочные размеры. Если же у вас уже есть корпус и свой привод, мы можем работать только с вашей частью задачи и проверим, что устройство встанет в аппарат.

Из чего состоит перемешивающее устройство

• привод – мотор-редуктор на стойке или крышке аппарата, частота вращения подбирается под тип колеса;
• вал – рассчитывается на крутящий момент и изгиб, при большой длине получает опору;
• рабочее колесо – пропеллерное, лопастное, турбинное, якорное, рамное или комбинированное;
• уплотнение вала – сальниковое или торцевое, выбирается по среде и герметичности;
• отражательные перегородки – на стенке аппарата, если режим перемешивания их требует.

Какую мешалку выбирают под задачу

Прежде чем называть тип, мы выясняем, что нужно сделать с продуктом. С какого колеса начинается подбор под каждую задачу, показывает таблица; как работают разные колеса, рассказано в статье о типах мешалок для емкостей.

Пропеллерная мешалка создает мощный поток вдоль вала и быстро выравнивает состав маловязких жидкостей, но теряет эффективность, когда продукт густеет. Якорная мешалка работает на малой частоте вращения, проходит рядом со стенкой и днищем, снимает налипший слой и помогает теплообмену, если аппарат с рубашкой. Лопастная работает на средних оборотах, она проще и дешевле. Турбинная быстроходна, создает сильный сдвиг и справляется с суспензиями. Выбирать тип самому не обязательно: окончательный тип и размеры колеса мы определяем расчетом по вязкости, плотности, объему и требуемому результату.

Как подбираем параметры перемешивания

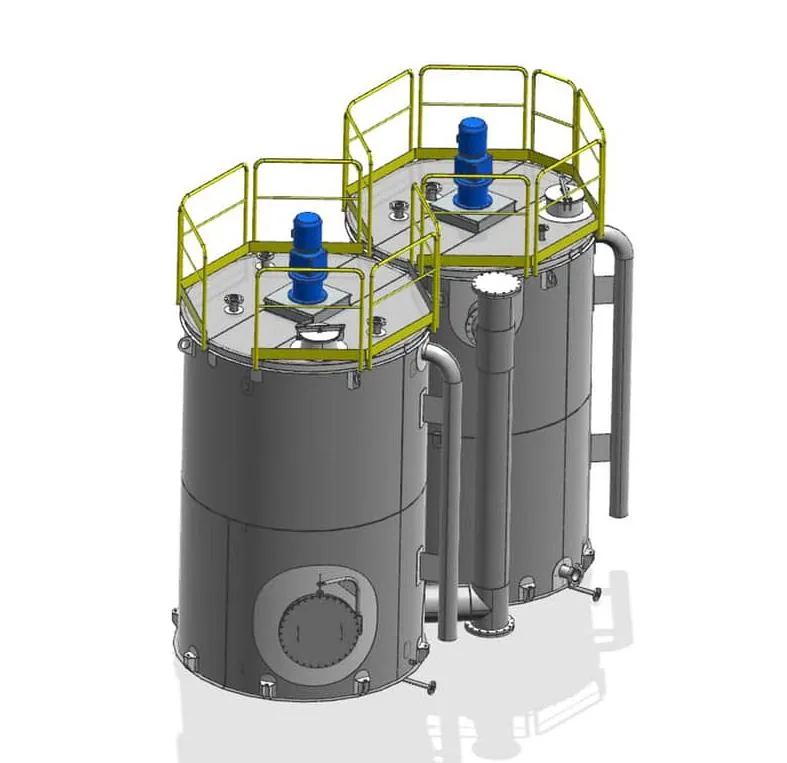

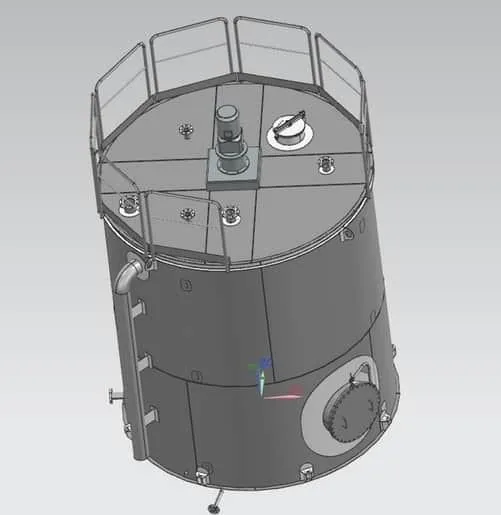

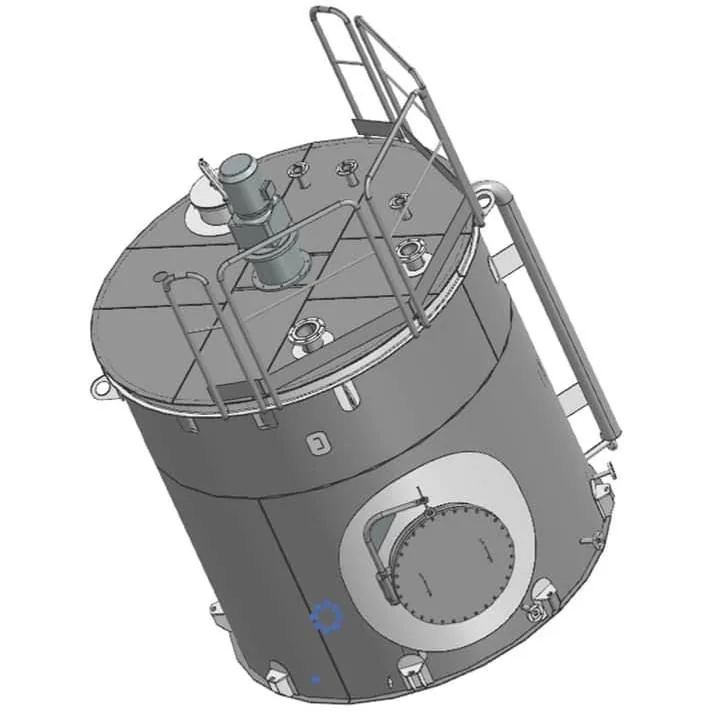

По вашему описанию определяем режим: что именно требуется сделать с продуктом и за какое время. Затем рассчитываем частоту вращения, диаметр и число ярусов колеса, мощность привода, нагрузку на вал и крышку и проверяем, не возникает ли воронка или застойные зоны. Результат оформляем в 3D-модели и в КМД, а вы видите, как мешалка встает в аппарат и где проходят штуцеры, люки и датчики. Раскрой металла начинаем только после согласования модели. Такой порядок позволяет заметить конфликты положения вала и патрубков еще на бумаге.

Привод и уплотнение вала – узлы, которые обслуживают чаще остальных. Мы размещаем привод так, чтобы к нему можно было подойти с площадки, а уплотнение – так, чтобы его замена не требовала разборки аппарата. В ТЗ полезно указать, как часто аппарат останавливается и чистится: от этого зависит выбор между сальником и торцевым уплотнением.

Материалы и исполнение

Для сред, чувствительных к загрязнению ржавчиной, или для агрессивных растворов мешалки делаем из нержавеющей стали. В наших поставках 2024–2025 годов МПУ из нержавеющей стали AISI 304 и 316 стояли в емкостях из углеродистой стали – такое сочетание часто оказывается разумным, когда корпусу не нужна нержавеющая сталь, а контактирующим с продуктом деталям нужна. Покрытие и футеровку вала и колеса подбираем по среде.

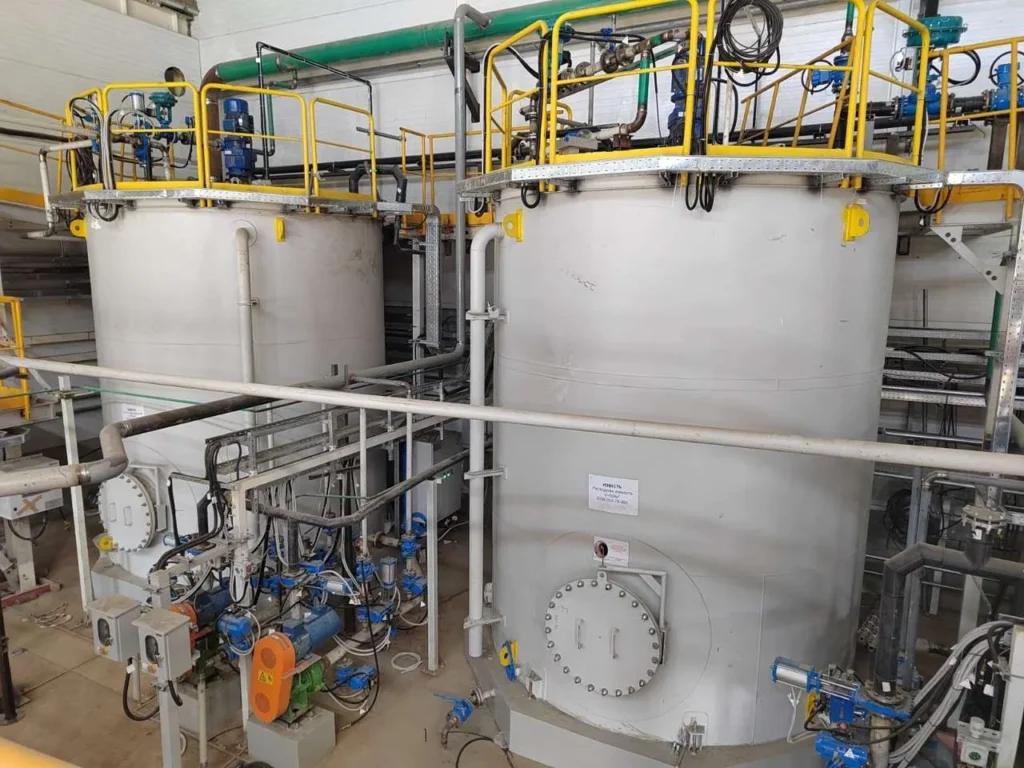

В 2024–2025 годах мы подобрали параметры МПУ и разработали КМД для двух нержавеющих емкостей 14 м³, а четыре емкости 16–25 м³, две емкости по 24 м³ (всего 48 м³) и две по 50 м³ еще и изготовили. Порядок работы везде один: сначала мешалка и режим, затем корпус под нее. Подробные описания заказов собраны в разделе проектов.

Мешалка, рубашка и реактор

Емкость с мешалкой нередко называют реактором, и на практике это один и тот же тип изделия, если процесс идет без особых требований к давлению. Рубашки обогрева и охлаждения, змеевики, системы контроля температуры, давления и объема мы подбираем и поставляем вместе с аппаратом по запросу. Если процесс идет под давлением, мы рассматриваем исполнение по ТЗ: диапазон параметров и состав документов обсуждаем при расчете.

Для технологических аппаратов с рубашкой мешалка и греющий контур работают вместе: чем лучше продукт движется у стенки, тем равномернее он нагревается. Поэтому тип колеса мы увязываем с рубашкой и змеевиком, если они есть в ТЗ, и избегаем конфликта, когда змеевик мешает ходу лопастей.

Что прислать для подбора мешалки

• описание продукта: вязкость или консистенция, плотность, наличие твердых частиц;
• цель перемешивания: смешение, растворение, взвесь, теплообмен;
• объем аппарата и его форма, если корпус уже есть – чертеж или размеры;
• температура и давление в процессе;
• допустимый материал деталей, которые контактируют с продуктом, и требования к его чистоте;
• для существующего аппарата – как устроены крышка или опорная рама, на которые встанет привод.

Как мы работаем и от чего зависит стоимость

Сначала подбираем параметры устройства и согласуем их с вами, затем выпускаем КМД, изготавливаем узлы, собираем изделие контрольно и отправляем груз. Подобные задачи мы уже решали, примеры заказов описаны в выполненных проектах. Цена зависит от мощности привода, длины вала, материала, уплотнения и объема аппарата, поэтому стоимость считаем под ваш аппарат: опишите задачу в письме на request@alfapro-tec.com, мы подберем устройство или уточним недостающие данные. Срок и состав поставки назовем вместе с расчетом.
