Площадки обслуживания оборудования и технологические лестницы

Какие бывают площадки обслуживания оборудования

Площадки различают по тому, на что они опираются и какую задачу решают. Деление условное: в одном проекте нередко сочетаются несколько видов, связанных между собой лестницами и переходами.

Отдельный случай – передвижная конструкция на колесах с лестницей и ограждением, которую перекатывают от аппарата к аппарату. Ее тоже изготовим по вашим чертежам; в задании опишите высоту доступа, покрытие пола, по которому она перемещается, и способ фиксации на месте во время работы.

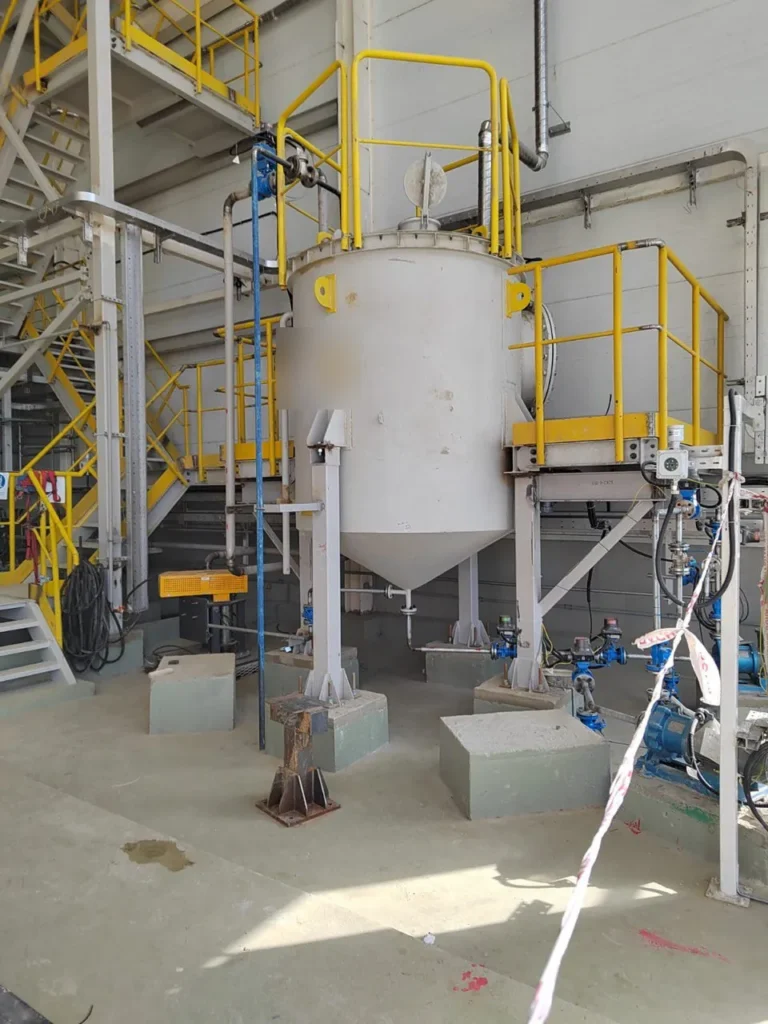

Площадка вместе с емкостью или отдельным заказом

Если площадка опирается на корпус аппарата, ее выгоднее заказывать вместе с ним. Кронштейны, опорные пластины и закладные элементы мы тогда привариваем к корпусу при изготовлении емкости, до окраски, и на объекте не придется варить по готовому покрытию. Привязку к люкам, штуцерам, мешалке и приборам прорабатываем в общей 3D-модели, поэтому поручни не перекрывают присоединения, а проход к арматуре остается свободным. О самих аппаратах – на странице металлических емкостей.

Отдельным заказом площадку изготавливаем, когда оборудование уже стоит на месте или поставляется другим изготовителем. Тогда нужны фактические размеры: габариты корпуса, отметки люков и присоединений, положение соседних трубопроводов и строительных конструкций. Крепление к работающему аппарату или к каркасу здания нужно согласовать с владельцем оборудования и проектировщиком: сварка по корпусу действующей емкости допустима не всегда, и тогда площадку ставим на собственные стойки.

Настил и ограждение площадки обслуживания

Настил выбирают по условиям работы. Решетчатый настил не задерживает снег, воду и пыль и пропускает свет на нижние ярусы, поэтому его ставят на открытых установках и над оборудованием. Просечно-вытяжной лист тоже пропускает воду и встречается в проходах и на ступенях. Рифленый лист дает сплошную поверхность – так защищают людей и аппаратуру внизу от падающих предметов и проливов. Тип настила и шаг несущих балок под ним определяет проект по нагрузкам.

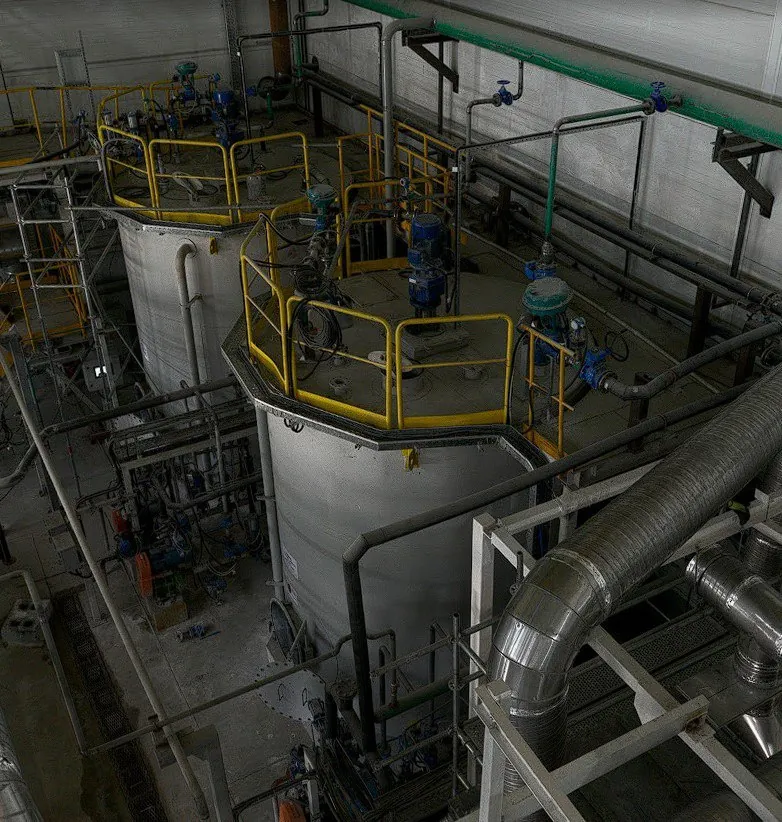

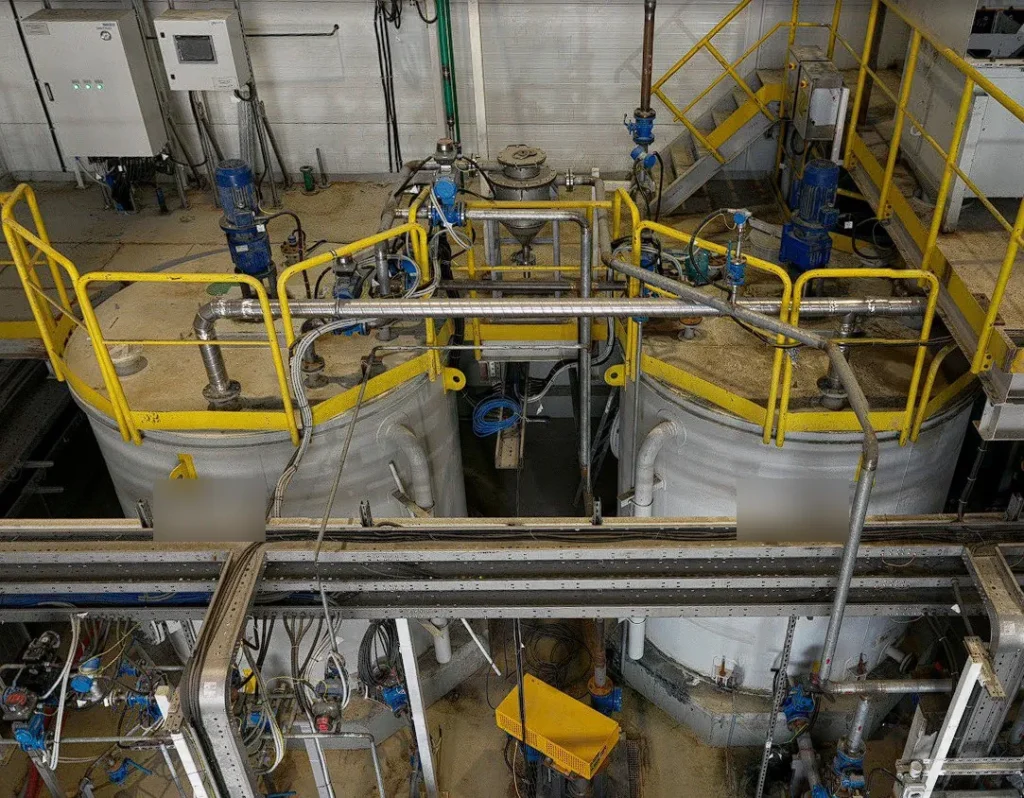

Ограждение площадки обслуживания – это поручень, промежуточные горизонтальные элементы и бортовая полоса понизу, которая не дает инструменту и мелким деталям упасть с края. Высоту ограждения и отбортовки, шаг стоек и ширину прохода назначают нормы охраны труда и проект объекта; ограждение изготавливаем точно по этим требованиям. Если к аппарату периодически подают оборудование краном, часть ограждения делают съемной – секции на болтах или в гнездах, которые снимают на время работ и затем возвращают на место.

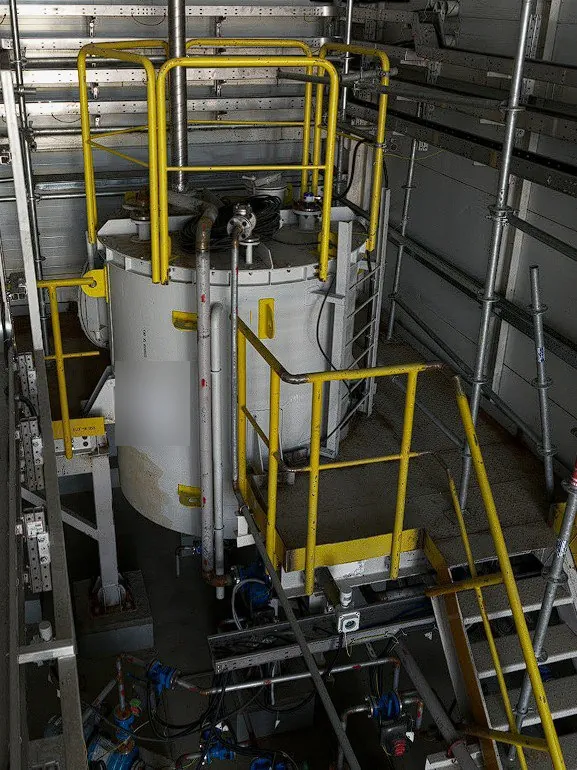

Технологические лестницы и площадка с лестницей

Технологическая лестница соединяет пол или нижнюю отметку с площадкой и открывает персоналу путь к оборудованию. По устройству это марши со ступенями и поручнями, вертикальные лестницы-стремянки с ограждением или сочетание маршей с промежуточными площадками, когда подъем высокий. Уклон, ширину марша, тип ступеней и ограждения задает проект с учетом того, как часто по лестнице ходят и что по ней переносят.

Площадку обслуживания с лестницей удобнее заказывать одним комплектом. Подъем и площадку мы проектируем и изготавливаем вместе, поэтому узел примыкания марша, верхняя ступень и разрыв в ограждении увязаны еще в модели, и подгонки по месту требуется меньше. В заказе согласуем состав: марши или секции, ступени, промежуточные площадки, ограждения и крепеж. Технологическая лестница предназначена для обслуживания и сама по себе не считается пожарной или эвакуационной – если ей нужна такая роль, требования к ней указывают в задании отдельно.

Типовые серии и проектная документация

Для площадок, лестниц и ограждений существуют типовые серии чертежей с готовыми узлами и спецификациями. Если ваш проект ссылается на серию, пришлите ее обозначение и нужные листы вместе со схемой привязки к оборудованию. Типовые решения хорошо подходят для простых площадок, а у емкостей с люками, мешалками, приборами и плотной обвязкой трубопроводов почти всегда требуется своя компоновка.

Основа для изготовления – раздел КМ с нагрузками, сечениями и марками стали. Нагрузки на настил и ограждение назначает проектировщик объекта: от них зависят сечения балок и шаг опор, поэтому без расчетных нагрузок площадку в изготовление не запускаем. Если есть только КМ, чертежи КМД выполним сами – как устроена эта стадия, рассказано на странице разработки КМД. Требования к расчету стальных конструкций собраны в СП 16.13330.2017, общие технические условия на их изготовление – в ГОСТ 23118-2019.

Из какой стали делают площадки и как их защищают от коррозии

Балки, стойки, настил и ограждения обычно изготавливают из углеродистой или низколегированной стали; прокат для стальных конструкций подбирают по ГОСТ 27772-2021. Если площадка работает в агрессивной среде или стоит на аппарате из нержавеющей стали, применяем нержавеющие марки AISI 304, 316 и 12Х18Н10Т – для всей конструкции или только для элементов, которые контактируют с корпусом. Материал задает проект, а если он не указан, опишите среду, в которой будет работать конструкция.

Перед окраской металл проходит пескоструйную обработку; требуемую степень очистки указывают по ISO 8501-1, общие требования к подготовке поверхности приведены в ГОСТ 9.402-2004. Состав лакокрасочной системы подбирают под степень агрессивности среды – правила даны в СП 28.13330.2017. Ступени и настил, по которым постоянно ходят, изнашиваются быстрее стоек и балок, поэтому их подкраску стоит заложить в регламент обслуживания.

Изготовление, доставка и монтаж

Металл для площадок и лестниц проходит входной контроль, детали режем и собираем по КМД, а узлы примыкания к оборудованию и соседним конструкциям проверяем контрольной сборкой. Крупные площадки делим на отправочные элементы под транспорт, на каждый отправочный элемент наносим марку по монтажной схеме, а крепеж и мелкие детали комплектуем по узлам. Обзор направления – на странице металлоконструкций; если площадки входят в состав здания или этажерки, посмотрите также раздел металлических каркасов.

Готовые элементы отправляем по России и в страны СНГ. Установку площадок на объекте или шеф-монтаж организуем: состав этих работ согласуем при расчете, а если площадку ставит ваша бригада, она получает маркированные элементы и монтажные схемы. Требования к монтажу стальных конструкций приведены в СП 70.13330.2012.

От чего зависит стоимость и что прислать для расчета

Цену определяют масса и число деталей, опорная схема, площадь и тип настила, длина ограждений, количество маршей и ступеней, число узлов примыкания к оборудованию, марка стали, подготовка поверхности и покрытие, а также доставка и монтаж. Одинаковые площадки на серию аппаратов в пересчете на одно изделие обходятся дешевле, чем разные конструкции под каждую емкость. Стоимость рассчитаем по ТЗ как производитель, без посредников.

Для расчета пришлите:

• чертежи или раздел КМ, а если их пока нет – эскиз с планом размещения и отметками;
• проектные нагрузки на настил и ограждения, точки опирания и крепления;
• для площадки у аппарата – габариты корпуса, положение люков, штуцеров и приводов;
• тип настила, ограждений и лестниц, материал и требования к покрытию;
• количество, адрес объекта и нужны ли доставка, монтаж или шеф-монтаж.

Документы отправьте на request@alfapro-tec.com, телефоны – на странице контактов.
