Сталь NM450: что это, твердость, аналоги и применение

Что означает маркировка NM450

Марка китайская: буквы NM – сокращение слов nai mo, «износостойкий», а число показывает номинальную твердость по Бринеллю. Марка относится к износостойким сталям, которые поставляют в закаленном состоянии. Закалка дает мартенситную структуру: сталь становится очень твердой и стойкой к абразивному износу, но менее пластичной, чем конструкционная. Твердость, химический состав и допуски на размеры листа указаны в стандарте, по которому выпущен прокат, и в документе поставщика. При заказе ориентируются на документ качества металла и условия поставки: справочные таблицы дают только типичные значения.

В проектах горных и обогатительных предприятий NM450 чаще всего встречается в спецификациях на футеровку: там абразивный износ определяет срок службы узлов.

Свойства стали NM450

Главное свойство – высокая поверхностная и объемная твердость. Лист сопротивляется царапанию и истиранию твердыми частицами, поэтому футеровка из него служит заметно дольше, чем стенка из обычной стали. За твердость приходится платить: сталь хуже гнется, труднее режется и требует аккуратной сварки. При этом она сохраняет достаточную ударную вязкость, поэтому выдерживает ударные нагрузки от падающих кусков породы лучше многих хрупких материалов.

Износостойкость и несущая способность – разные задачи. В течках, воронках и бункерах лист NM450 защищает поверхность от истирания, а нагрузку воспринимает корпус из конструкционной стали. Поэтому износостойкую сталь применяют как футеровку – накладными листами, плитами или вкладышами, которые крепят к корпусу. Такая схема экономична: дорогой металл идет только туда, где идет износ, а остальная часть конструкции выполняется из обычной стали. Кроме того, при высокой температуре закаленная сталь теряет твердость, поэтому для горячих материалов и нагреваемых поверхностей ее применение нужно проверять отдельно, а при необходимости выбирать другие решения для защиты от истирания.

NM450 и другие материалы для защиты от износа

Выбор материала зависит от того, как именно изнашивается поверхность: скольжением частиц, ударом крупных кусков или смесью того и другого. Сводка по основным вариантам.

На одном изделии материалы нередко сочетают: на участке удара ставят одно покрытие, на участке скольжения – другое. Решение принимают по характеру материала, размеру кусков и режиму работы.

Резка, гибка и сварка

Закаленная сталь требует соблюдения технологии. Режут ее плазмой, газом или лазером. У кромки после термической резки остается узкая зона с пониженной твердостью, а толстые листы без подогрева могут дать трещину по кромке; если твердость нужна до самого края, применяют гидроабразивную резку. Гибка возможна, но с увеличенным радиусом: слишком малый радиус приводит к трещинам, поэтому гнутые элементы, например части желобов и воронок, заранее проектируют с допустимыми радиусами. Сверлить NM450 трудно, поэтому отверстия под крепеж закладывают в КМД и вырезают при раскрое листа. Перед сборкой элементы проверяют на плоскостность: узкие детали после термической резки могут покоробиться, а плита с искривлением плохо прилегает к корпусу, и под ней скапливается абразив. Поэтому раскрой планируют так, чтобы свести нагрев к минимуму, а при монтаже предусматривают допуски на подгонку.

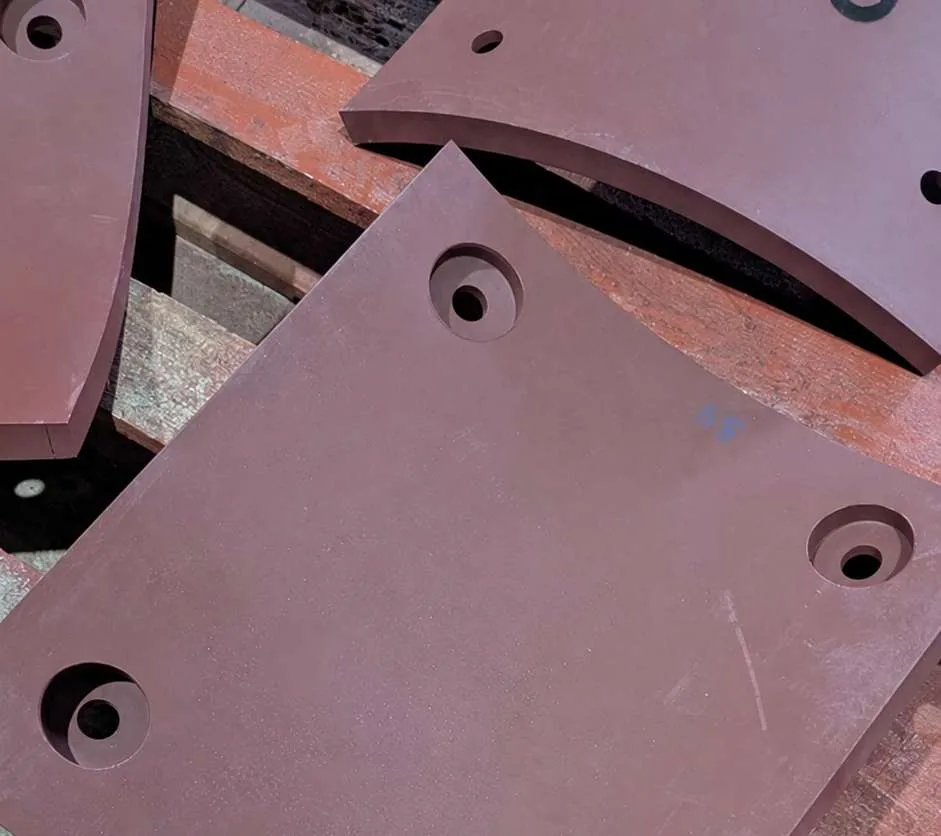

При сварке главные риски – холодные трещины и разупрочнение околошовной зоны. Чтобы их избежать, листы в зависимости от толщины подогревают, используют маловодородные присадки, ограничивают погонную энергию и выдерживают межпроходную температуру. Футеровку часто крепят прерывистыми швами, пробочной сваркой или болтами с потайной головкой: так меньше нагревается закаленный металл и проще заменить изношенную плиту. Тип крепления выбирают на стадии КМД – от него зависят толщина плиты и разметка отверстий.

Где применяют NM450

• течки и перегрузочные узлы конвейеров, куда материал падает с высоты;
• воронки и бункеры, в которых материал скользит по стенкам;
• футеровочные плиты мельниц, дробилок и питателей;
• кузова и ковши землеройной и горной техники;
• желоба, лотки и отсекатели для сыпучих материалов.

На горно-обогатительных комбинатах быстрее всего изнашиваются узлы измельчения и перегрузки руды – там NM450 и применяют чаще всего. Какое оборудование мы делаем для таких предприятий, показано на странице решений для горно-обогатительных комбинатов.

Срок службы футеровки и стоимость замены

Износостойкая сталь дороже обычной, поэтому ее выбор – экономический расчет, и главное в нем – стоимость простоя: если течка или воронка стоит в основной технологической цепочке, остановка ради замены обходится дороже самого металла. Поэтому футеровку проектируют сменной: изношенные плиты снимают и ставят новые, не трогая корпус. Для этого плиты делают модульными, крепление выбирают доступное для ремонта, а толщину – с запасом на износ между плановыми остановками.

Скорость износа зависит от твердости материала, размера кусков, скорости и угла, под которым поток встречает стенку. Чем острее угол и выше скорость, тем интенсивнее истирание. Поэтому геометрия течки и воронки важна не меньше марки стали: правильно подобранная форма снижает удар и направляет поток по касательной к стенке.

Как подтвердить, что поставлен нужный металл

Износостойкие листы выпускают разные производители, и по виду отличить марку нельзя. Подтверждают ее документом качества на плавку или партию, где указаны марка, толщина, химический состав и твердость. Твердость при необходимости измеряют на поверхности листа переносным твердомером. Если документ не совпадает с заказом или твердость заметно ниже заявленной, лист для футеровки не подходит: он быстро изнашивается и не оправдает расходов. Поэтому в задании сразу укажите, какие документы на металл передать вместе с изделием.

Как заказывать изделия с футеровкой из NM450

Для расчета изделия укажите в задании:

1. Тип материала, который пойдет по изделию: руда, щебень, уголь, пульпа, и размер кусков.
2. Способ подачи: падение с высоты, скольжение, постоянная загрузка либо периодическая.
3. Толщину футеровки и требуемый срок службы до замены.
4. Способ крепления – приварка, болты, быстросъемные элементы.
5. Габариты и места крепления к соседнему оборудованию, а также исходные чертежи или КМД, если они есть у заказчика.
6. Условия монтажа и доставки: габариты транспорта, подъездные пути, ограничения по массе элементов.

Если чертежей нет, разработаем их по вашему ТЗ: сначала 3D-модель, затем КМД. Если документация у вас уже есть, изготовим по ней.

Что мы делаем из NM450

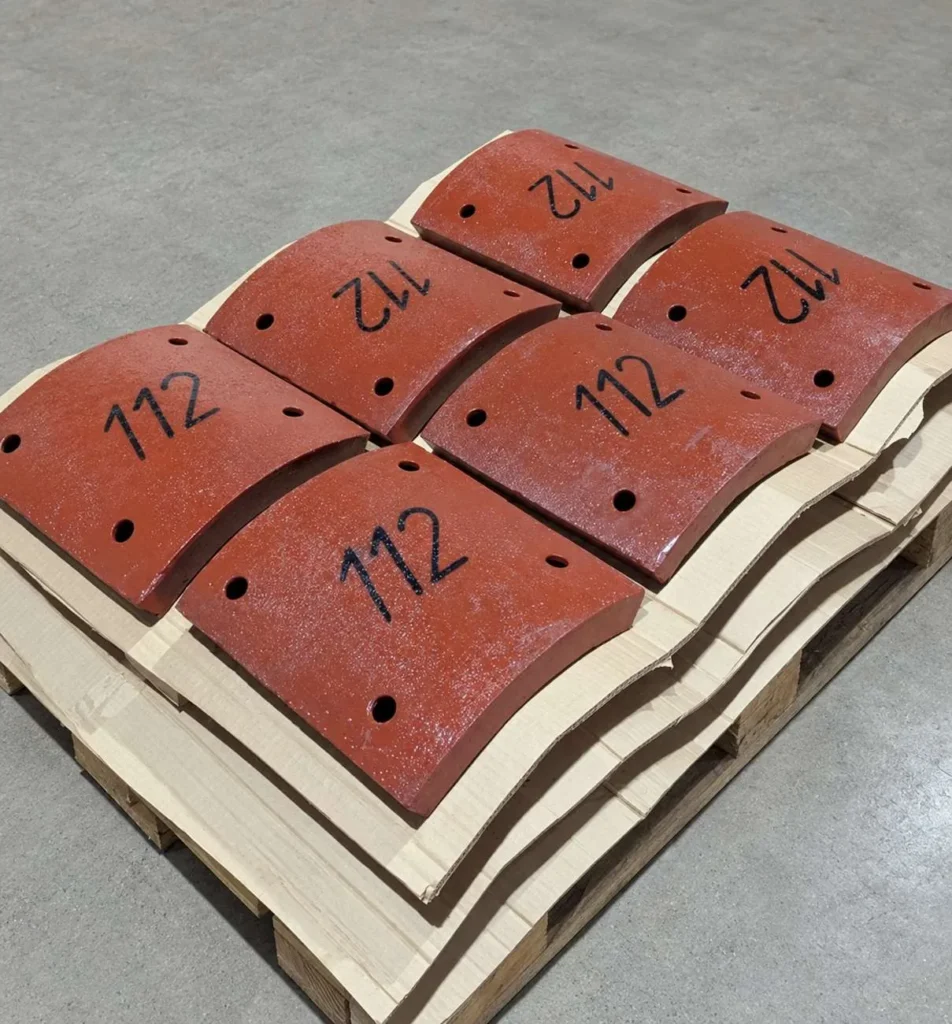

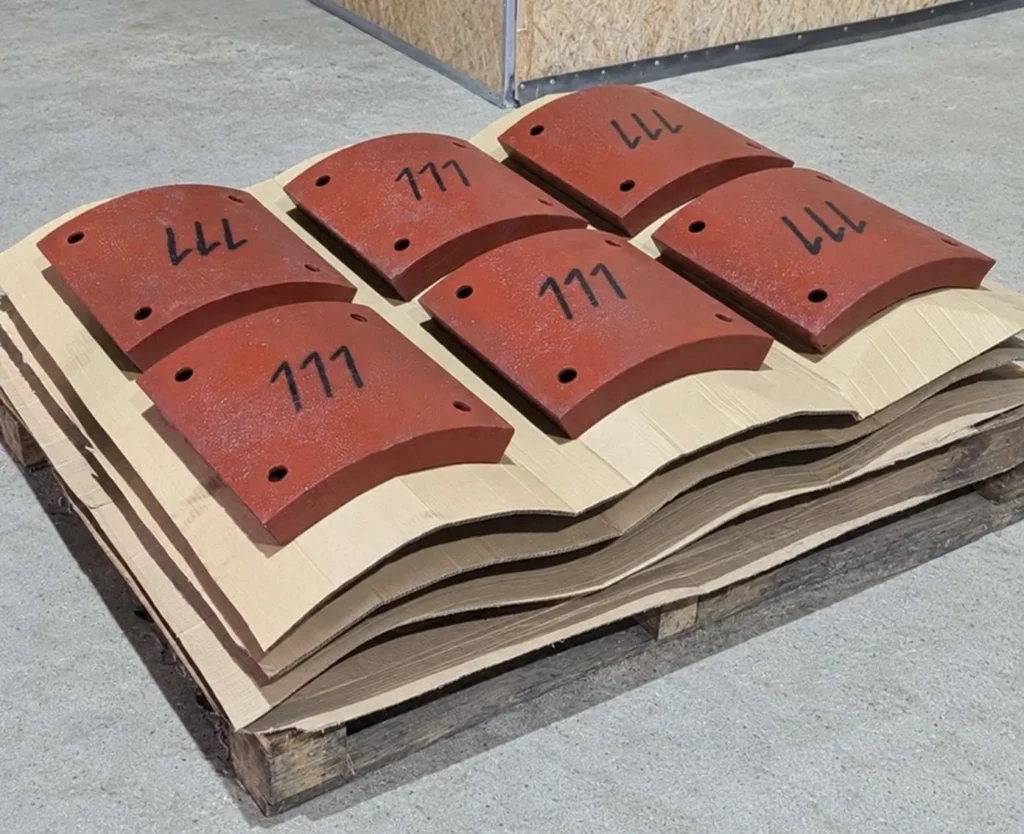

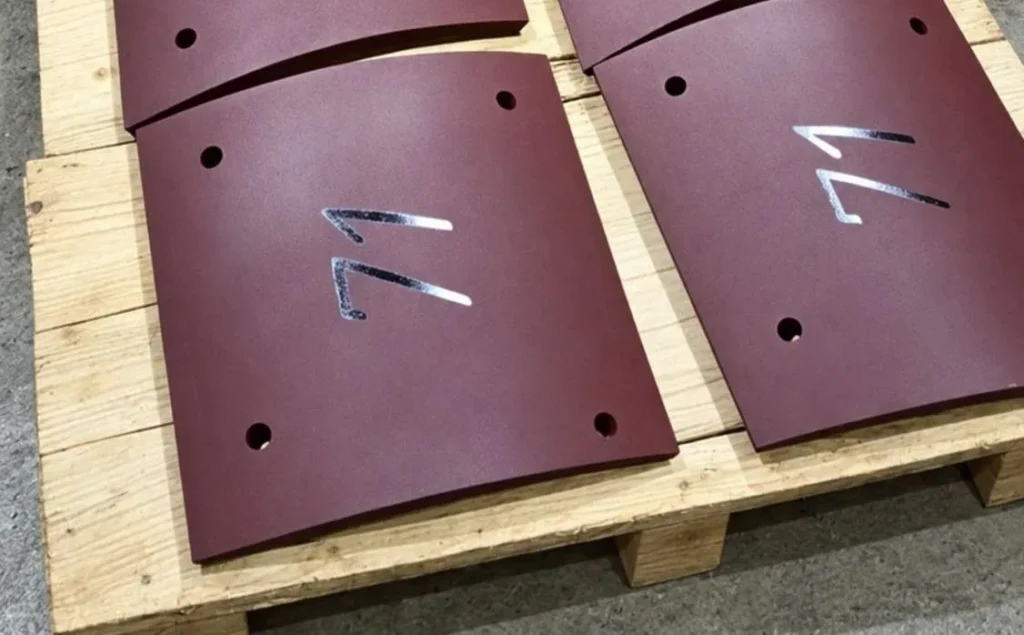

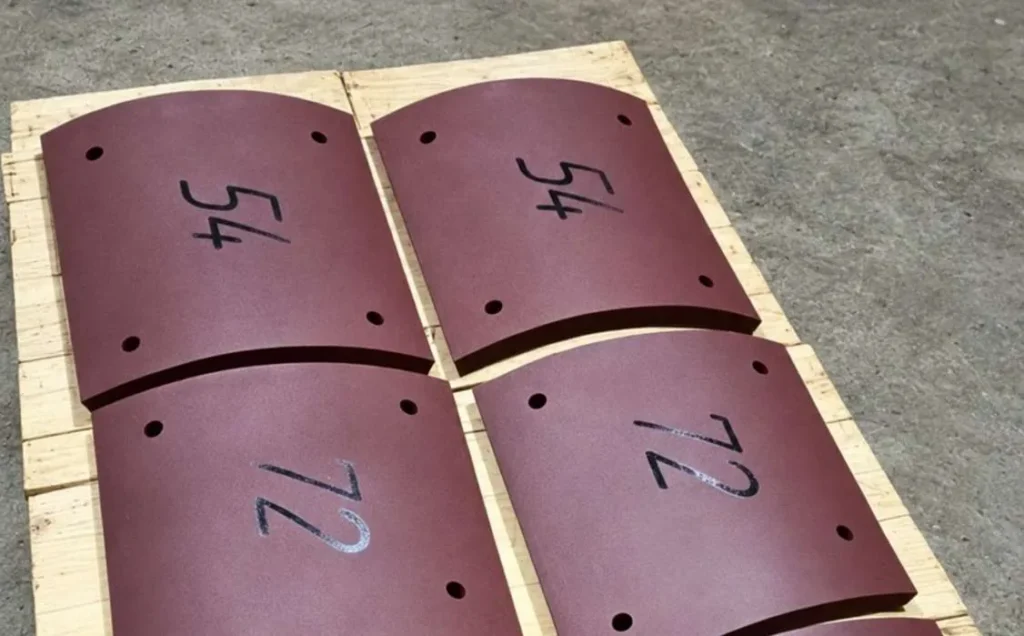

В 2025 году мы изготовили и поставили для горно-обогатительного комбината оборудование с футеровкой из износостойкой стали NM450: комплект течек, гнутые и плоские футеровочные плиты и комплект воронок, толщина футеровки – 20 мм. Изделия делали по КМД заказчика. Течки, воронки и футеровку делаем под конкретную задачу – по вашему ТЗ или готовой документации. Кроме износостойкой стали, бункеры и воронки футеруем пластиком, а резиной – если она подходит для среды. Такие изделия собраны в разделе нестандартного оборудования, конструкции бункеров – на странице бункеров. Выполненные работы – в разделе «Проекты», задание на расчет присылайте через контакты.
